scratch2verilog

Scratch ブロックから Verilog への変換を行う Xcratch 拡張機能 : Convert Scratch Block to Verilog for Xcratch Extension

この Xcratch 用拡張機能では，Scratch ブロックから Velilog への変換を行うことができます．

こちらで実際に使ってみることができます．

✨ できること

以下の画像の全 10 種類のブロックを用いてプログラムを記述し，Verilog へ変換することができます。

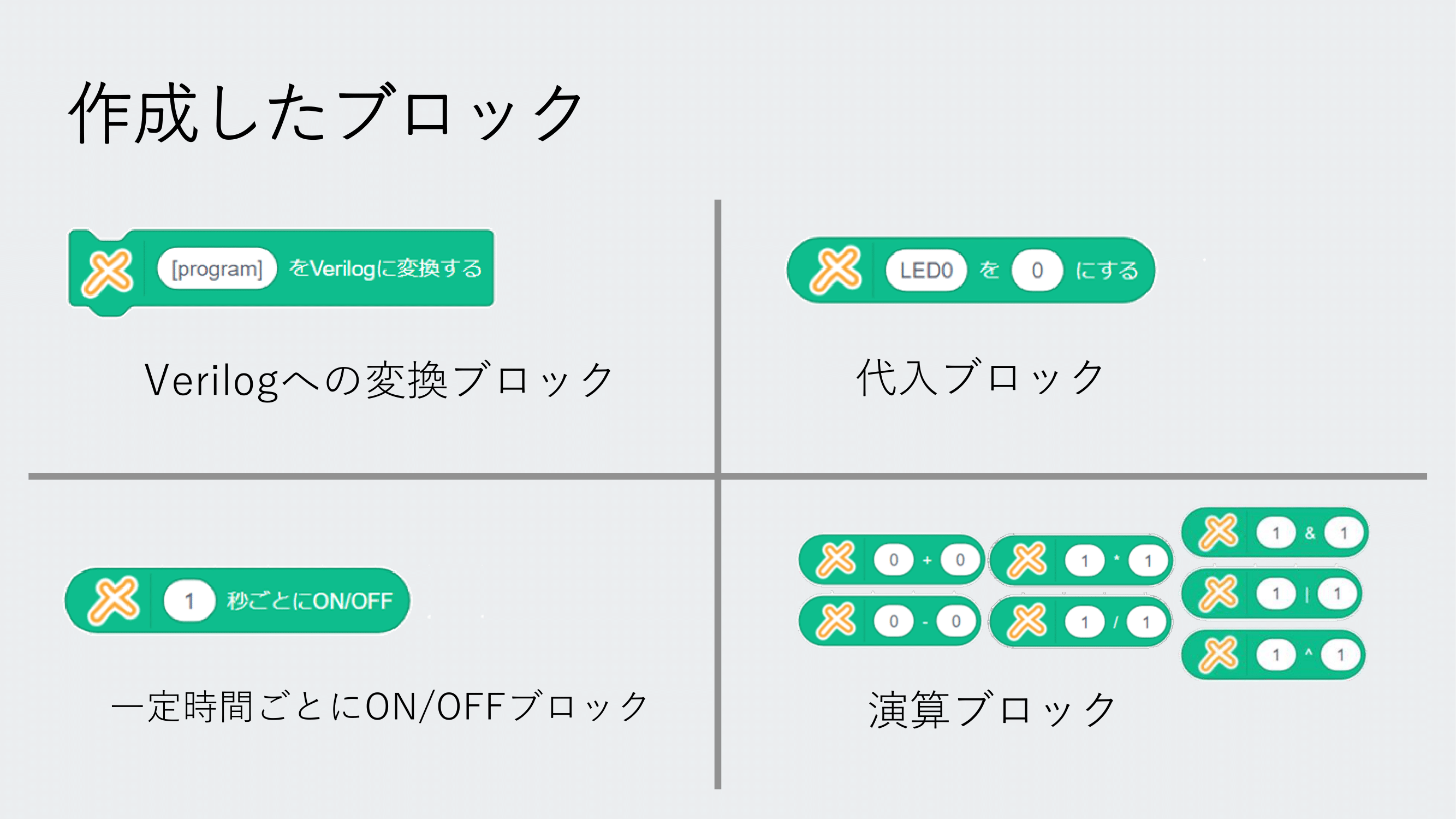

作成したブロック

ブロックの変換

🛠️ Xcratch で使う方法

Xcratch 上で他の拡張機能と共に用いることができます．

  1. Xcratch Editor を開く
  2. 左下の「拡張機能を追加」ボタンをクリック
  3. 「拡張機能を読み込む」を選択する
  4. 入力フォームに以下の URL を入力する
https://HitsujiRere.github.io/scratch2verilog/dist/scratch2verilog.mjs

🏠 ローカル環境での実行方法

参考: https://xcratch.github.io/docs/ja/#/how-to-make-extension

環境設定

  1. この README.md が置いてあるフォルダをローカルに置く（もしくは https://github.com/HitsujiRere/scratch2verilog から clone してくる）
scratch2verilog
├─ dist
├─ projects
├─ src
└─ README.md
  1. npm install を行う
cd scratch2verilog
npm install
  1. scratch2verilog が置いてあるディレクトリに xcratch/scratch-gui を clone する
.
├─ scratch2verilog
│   ├─ dist
│   ├─ projects
│   ├─ src
│   └─ README.md
└─ scratch-gui

git clone -b xcratch --single-branch --depth 1 https://github.com/xcratch/scratch-gui.git
cd scratch-gui
npm install

ローカルの Xcratch への登録

  1. scratch2verilog 上で、Xcratch エディタに登録する
cd scratch2verilog
npm run register
  1. scratch-gui の dev-server を起動する
cd scratch-gui
npm run start -- --https

モジュールの構築

  1. モジュールファイルをビルドする
cd scratch2verilog
npm run build

  1. Xcratch 上で用いるためにサーバを建てる（ VSCode の Extension である Live Server など）

  2. Xcratch へ拡張機能を読み込む（ VSCode の Live Server の場合、 https://localhost:5500/dist/scratch2verilog.mjs ）
